Автоматизированная система технического учета электроэнергии ОАО «Трубодеталь»

На ОАО «Трубодеталь» (г. Челябинск) принята в промышленную эксплуатацию АСТУЭ на базе измерительно-вычислительного комплекса ЭнергоКруг^® разработки компании «ЭнергоКруг» (свидетельство № 43581 РОССТАНДАРТА) . Работы по внедрению выполнены НПФ «КРУГ».

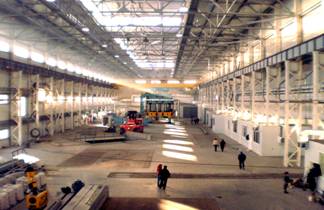

ОАО «Трубодеталь» – одно из крупнейших в России и странах СНГ предприятий по производству соединительных деталей для трубопроводов из низколегированной стали, ключевой поставщик для строительства нефтяных и газовых коммуникаций, магистральных сетей.

Сбор данных с контроллеров и запись их в базу осуществляется программой WideTrack™. Визуализация данных на АРМ осуществляется при помощи SCADA/НМI DataRate™. Кроме того, специалистам отдела главного энергетика и энергоцеха предоставляется возможность просмотра данных системы при помощи WEB-интерфейса DataRate.

ОАО «Трубодеталь» – одно из крупнейших в России и странах СНГ предприятий по производству соединительных деталей для трубопроводов из низколегированной стали,  входит в «Объединенную Металлургическую Компанию». Выступает ключевым поставщиком для строительства нефтяных и газовых коммуникаций, магистральных сетей. Одной из составляющих процесса модернизации предприятия является программа энергосбережения, в рамках которой  и создавалась данная АСТУЭ.

Техническое решение было выбраны по результатам проведенного тендера. Решающими факторами при этом послужили оптимальное соотношение «цена-качество» и богатый опыт в области создания систем коммерческого и технического учета энергоресурсов. Контракт  включал в себя предпроектное обследование, проектные работы, закупку и поставку оборудования, монтаж системы, пусконаладочные работы, участие в опытной эксплуатации и сдачу АСТУЭ в промышленную эксплуатацию.

Функции системы

В системе реализованы следующие функции:

• Считывание с приборов учета и визуализация следующих мгновенных значений:
• Потребленной активной энергии накопительным итогом
• Фазных напряжений и токов
• Активной и реактивной мощности по каждой фазе
• Суммарной активной и реактивной мощности
• Частоты сети
• Отображение в отчетных формах с возможностью печати следующих данных:
• Тридцатиминутных профилей (архивов) потребления активной электрической энергии за произвольный интервал времени
• Посуточного потребления электроэнергии за произвольный интервал времени
• Потребленной активной энергии накопительным итогом на конец месяца за произвольное количество месяцев
• Потребленной активной энергии накопительным итогом на конец года за произвольное количество лет
• Отображение в виде трендов (графиков) следующих данных:
• Тридцатиминутных профилей (архивов) потребления активной и реактивной электрической энергии
• Профилей максимальных активных и реактивных мощностей на тридцатиминутных интервалах
• Отображение в виде аналитических трендов (графиков) за произвольный интервал времени любых мгновенных параметров, считанных со счетчика
• Отображение журналов событий по выбранному счетчику за произвольный интервал времени
• Отображение диагностической информации о наличии связи с приборами учета
• Ведение системы единого времени, автоматическое измерение времени и интервалов времени, автоматическая коррекция времени на всех уровнях системы
• Доступ к просмотру экранных форм через WEB-контроль
• Автоматический перезапуск технических средств системы при обнаружении их «зависания» (сбоев в работе программного обеспечения).

Структура

АСТУЭ включает в себя 59 счетчиков электроэнергии, расположенных на электрических подстанциях, от которых осуществляется электроснабжение ключевых участков производства, 9 контроллеров сбора данных, серверное оборудование.

Система построена по трехуровневой схеме:

• Первый уровень информационно-измерительных комплексов (ИИК) реализован на базе счетчиков электрической энергии производства НЗИФ
• Второй уровень информационно-вычислительного комплекса электроустановки (ИВКЭ) выполнен на базе контроллера сбора данных DevLink^®-D500
• Третий уровень информационно-вычислительного комплекса (ИВК) выполнен на базе сервера сбора данных, сервера приложений и автоматизированного рабочего места (АРМ) оператора
• Синхронизация времени АСТУЭ производится от сервера единого времени TimeVisor™.

Структура системы позволяет производить  дальнейшее ее расширение и модернизацию.

Структурная схема АСТУЭ

Программное обеспечение

АСТУЭ ОАО «Трубодеталь» построена на базе измерительно-вычислительного комплекса ЭнергоКруг^® (свидетельство № 43581 РОССТАНДАРТА). В качестве СУБД в системе использован Microsoft SQL Server 8. Сбор данных с контроллеров и запись их в базу осуществляется программой WideTrack™. Визуализация данных на АРМ осуществляется при помощи SCADA/НМI DataRate™. Кроме того, специалистам отдела главного энергетика и энергоцеха предоставляется возможность просмотра данных системы при помощи WEB-интерфейса DataRate.

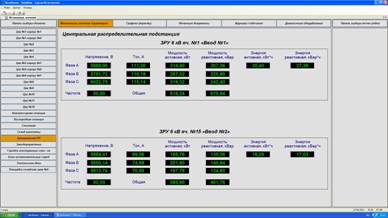

Текущие данные по производственным участкам	Текущие данные по точкам учета

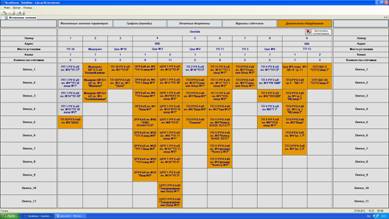

Пример отчетной формы	Диагностика каналов связи с приборами учета

Выводы

В результате внедрения АСТУЭ предприятие получило возможность проведения анализа потребления электроэнергии различными производственными участками на различных интервалах времени. На основе результатов этого анализа станет возможным создание плана мероприятий по энергосбережению, направленных на более рациональное использование электрической энергии.
